0.

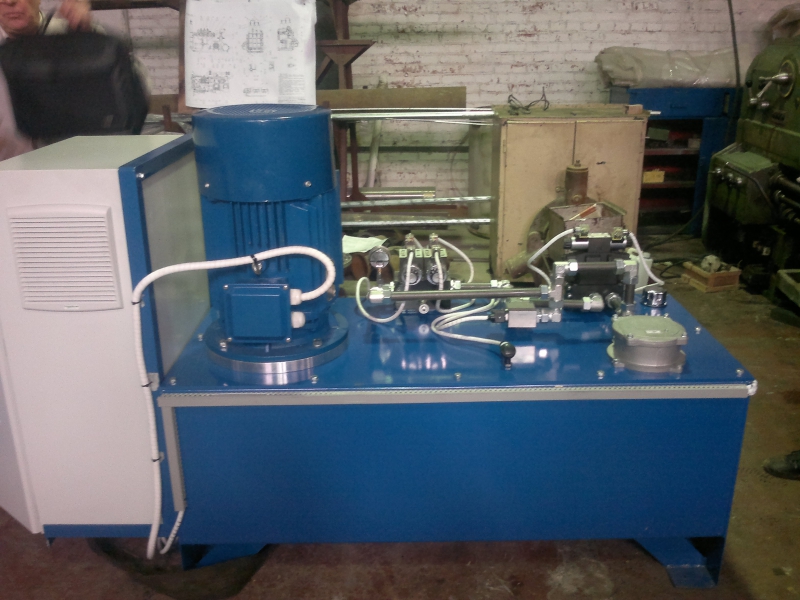

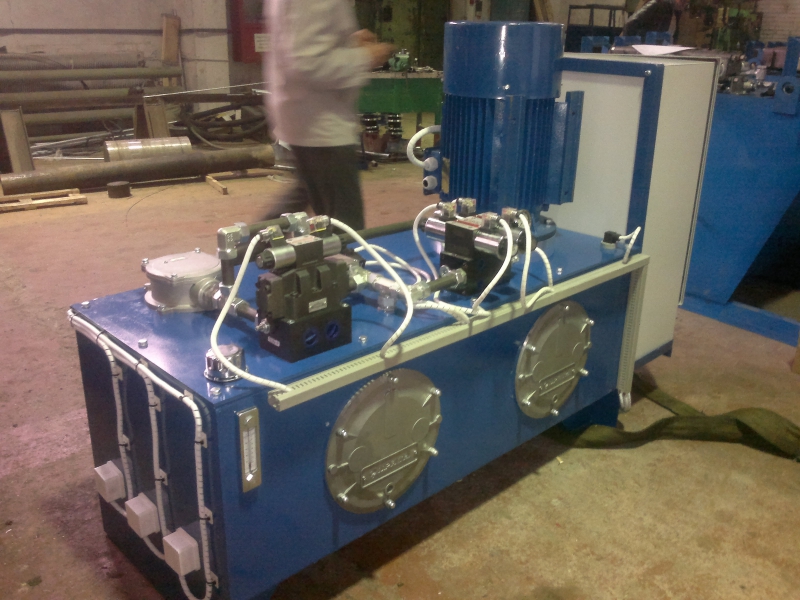

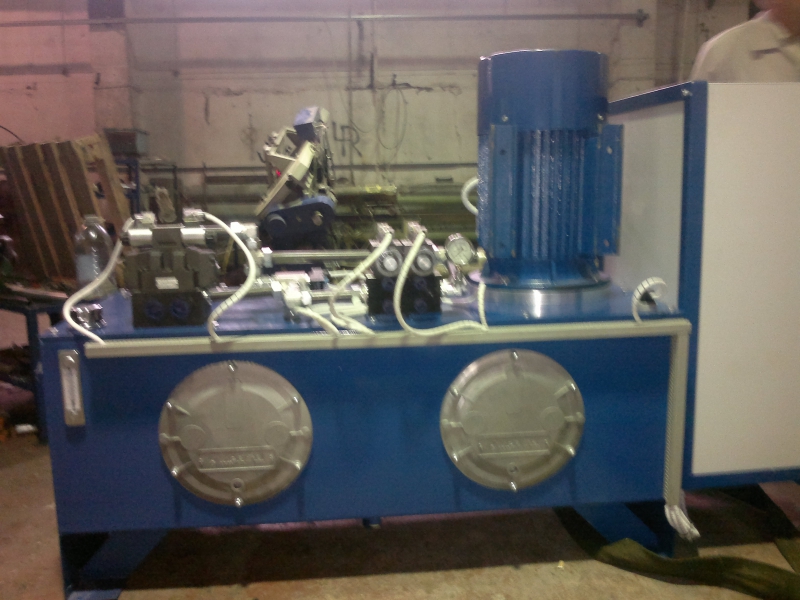

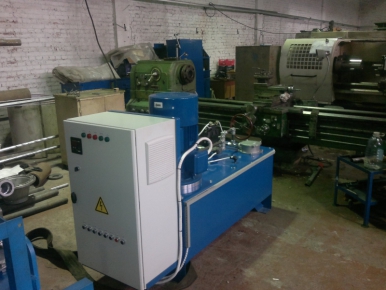

   Комплектация гидростанции

   1) Гидробак 400 л
   2) Электродвигатель 30 кВт (380 В) - Россия, Беларусь.
   3) Насос шестеренный 100 л/мин, 70см3 - Италия.
   4) Колокол + сцепление - Италия.
   5) Плита с предохранительным клапаном,  Ду=16 – Италия.
   6) Плита Ду=10, 2 места – Италия.
   7) Распределитель э/магнитный 3х позиционный Ду = 16, схема 44, 220 В – Германия.
   8) Распределитель э/магнитный 3х позиционный Ду = 10, схема 44, 220 В (2 шт.)
   9) Клапан разгрузки – Италия.
   10) Заливная горловина с сапуном - Италия.
   11) Указатель уровня и температуры - Италия.
   12) Датчик температуры - Италия.
   13) Фильтр сливной с электроиндикацией - Италия.
   14) Манометр – Италия.
   15) Дроссель с обратным клапаном Ду16мм
   16) Электрошкаф управления
   17) Тройник на первую линию (2 магистрали – 2 гц одностороннего действия)
   18) Тройник на вторую линию -2 шт (4 магистрали – 2 гц двухстороннего действия)

   Электрические компоненты на станции:

   - ТЭНЫ - 10 кВт 220 В
   - Термопара 4-20 мА
   - Катушки распределителей 220 В

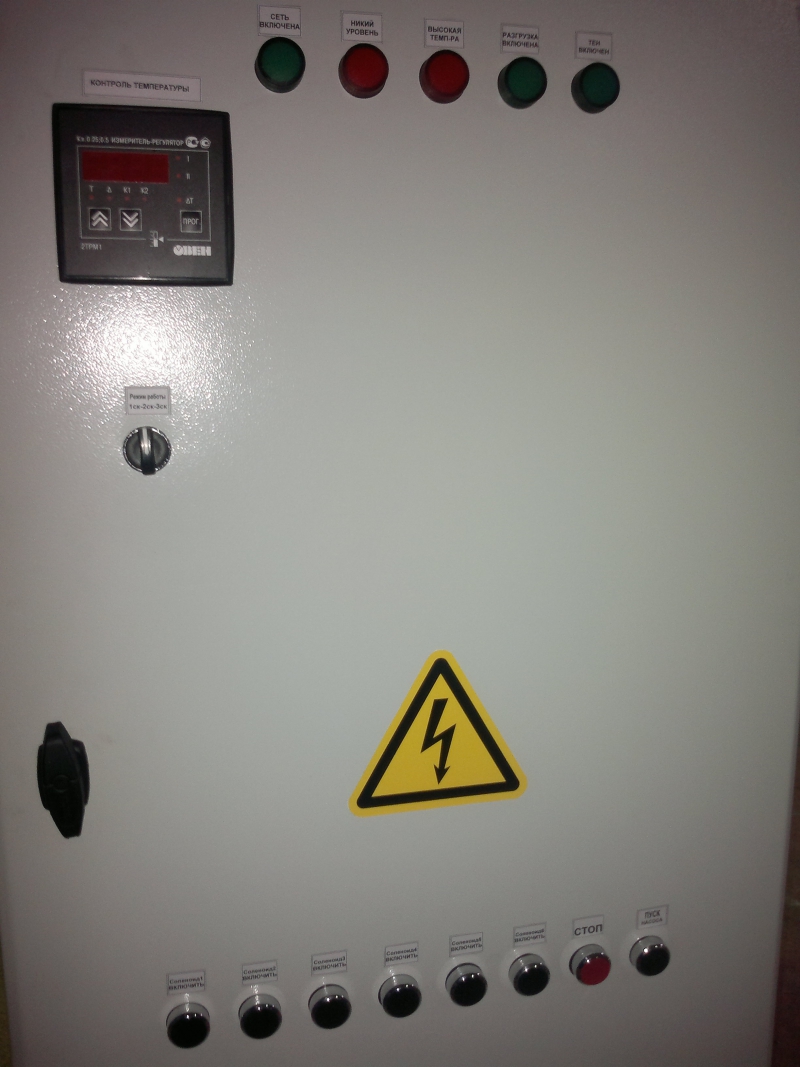

   Комплектация электрошкафа управления

   -Общий автомат.
   -Частотный преобразователь 30 кВт
   -Контроллер температуры - двухканальный.
   -Кнопки управления частотным регулированием - 3 режима.
   -Сигналы аварии - "низкий уровень" , "Высокая температура"
   -Кнопки на 3 распределителя.
   - Сигнальная лампа "включены тэны"
   - Сигнальная лампа - "разгрузка системы".
   Дублирующие клемы:
   - 3 режима частотного преобразователя
   - клемы дублирующие по распределителям
   - клеммы аварийного уровня
   - клеммы аварии  высокой температуры
   - клеммы 4-20 ма под контроллер температуры

   Циклограмма работы маслостанции:





   -При температуры масла ниже +7 град - автоматически включается подогрев

   масла. При этом пуск ЭД заблокирован.

   -Как  только  температура  масла  достигла  +7  град гаснет лампа-"Тэны

   включены" .Двигатель готов к запуску.

   -На  панели  выбирается режим работы частотного преобразователя 1; 2 или

   3.  После включения одного из режимов запускается двигатель с заданной

   частотой.

   -Включая   распределители   в   рабочее  положение  закрывается  клапан

   разгрузки.   После   снятия   питания  с  катушек  срабатывает  клапан

   разгрузки.

   -В  случае  падения  уровня  ниже  заданного  -  включится лампа «низкий

   уровень».

   -В  случае  увеличения  температуры  выше 60 град - сработает

   лампа – «Высокая температура».

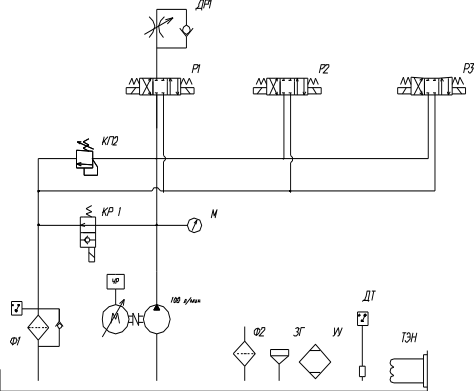

   ГИДРАВЛИЧЕСКАЯ СХЕМА ПРИНЦИПИАЛЬНАЯ

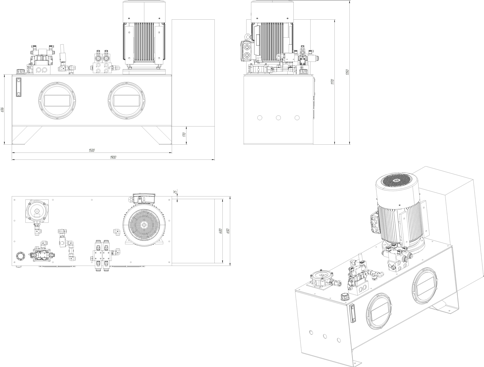

   ГАБАРИТНЫЙ ЭСКИЗ
